一枚RFID標簽從芯片到成品，需要經歷從微觀的半導體加工到宏觀的復合材料成型等一系列精密流程。整個過程可以分解為幾個核心環節：制造芯片與天線、將二者連接成核心“Inlay”、將Inlay加工為成品、賦予標簽個性數據，以及最終的質量檢驗。

1. 核心組件的制造：芯片與天線

一切始于兩大核心組件的獨立制造。

芯片（IC，集成電路）：這是標簽的“大腦”，負責存儲與處理數據。其制造工藝與計算機CPU類似：首先生長硅錠（高純度的單晶硅），然后將其切割成薄片（晶圓），再通過光刻等復雜工藝在晶圓上蝕刻出電路，最后切割成獨立的芯片。

天線：這是標簽與讀寫器通信的“耳朵”，負責接收能量和收發信號。其材料多樣，最常見的是鋁，銅、石墨烯及導電油墨等也常用。天線的制作主要有以下幾種工藝：

蝕刻工藝：主流工藝，通過化學方法在覆銅或覆鋁的薄膜上“雕刻”出天線電路，精度高、性能好。

印刷工藝：用導電油墨直接將天線電路“打印”在基材上，成本較低，適合大規模生產。

繞線工藝：將絕緣銅線繞制成線圈，常用于高頻（HF）標簽。

2. 關鍵步驟：芯片貼裝/綁定（形成Inlay）

這是將芯片與天線連接在一起，形成射頻“核心”組件——Inlay（嵌體）的關鍵步驟。主流工藝是倒封裝技術（Flip-Chip）。

超過95%的RFID標簽都是通過這種方式制作的。其過程非常精密：

1. 點膠：在印刷好天線的基板焊盤上，精準地點上一滴各向異性導電膠（ACP）。這種膠水在特定方向導電，是關鍵材料。

2. 翻轉貼片：從晶圓上拾取芯片，將其翻轉180°，使芯片的功能面（帶有凸點的一面）朝下，并精確對準涂有導電膠的天線焊盤。

3. 熱壓固化：用熱壓頭對芯片施加約200℃的高溫和一定壓力，持續3到4秒。這使得導電膠固化，實現芯片與天線的電氣連接和物理固定。完成這一步后，干Inlay便誕生了。

3. 流程化生產：層壓復合與轉換（形成成品標簽）

單個的Inlay還需進行大規模、高效率的復合與轉換，才能成為我們?nèi)粘Ｒ姷降母鞣N標簽形態。

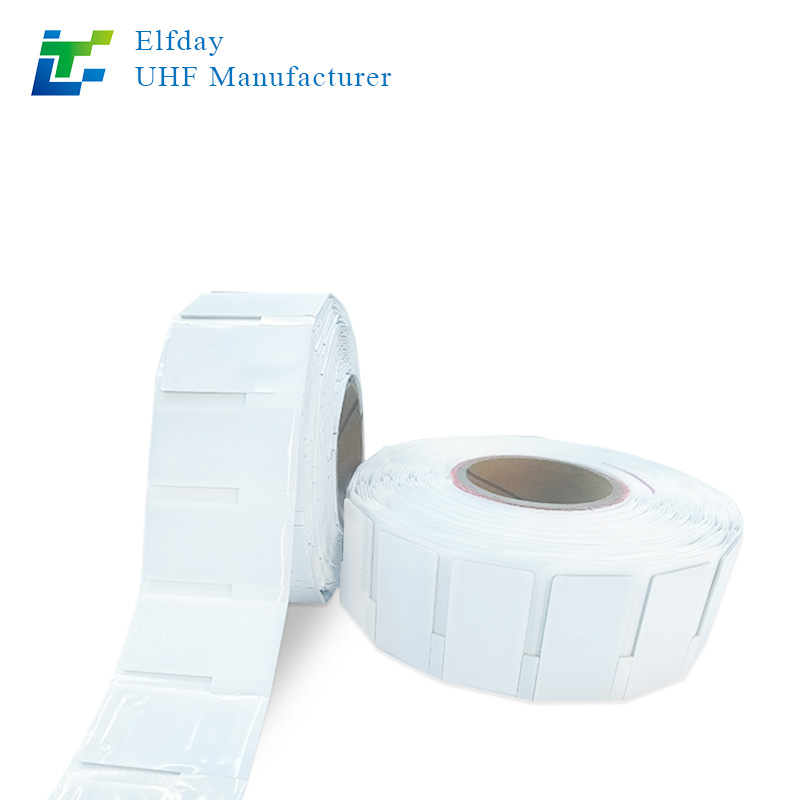

這一階段采用卷對卷（Roll-to-Roll） 生產方式，將成卷的Inlay、面材、膠層、底紙等材料，像“三明治”一樣層壓復合在一起。然后通過模切工序，切割成單個標簽或成卷的標簽卷料。

4. 個性化處理：賦予標簽“靈魂”

為了讓標簽真正可用，還需要為其注入獨特的身份和數據。

• 數據寫入（編碼）：通過RFID讀寫器，將唯一的電子產品代碼（EPC） 等數據寫入芯片的指定存儲區（如EPC、TID、用戶內存等）。

• 視覺信息印刷：在標簽表面印刷條碼、二維碼、Logo、文字等可視信息。

• 表面處理：部分標簽還會進行覆膜以增強保護，或添加背膠方便粘貼。

5. 嚴格的質量控制與最終檢測

一枚合格的標簽在出廠前，必須通過嚴格測試，這是保障品質的最后防線。

功能測試：使用專業設備測試讀取距離、靈敏度等核心性能指標。

環境與可靠性測試：模擬高低溫、濕度、鹽霧、彎折、跌落等實際應用場景，驗證標簽的耐用性。

一枚RFID標簽從芯片到成品，其背后是微電子技術、精密制造、材料科學的深度融合。從芯片的誕生，到關鍵的倒封裝，再到成品的復合轉換與個性化處理，每個環節的精度與品控都決定了最終產品的性能與可靠性。
